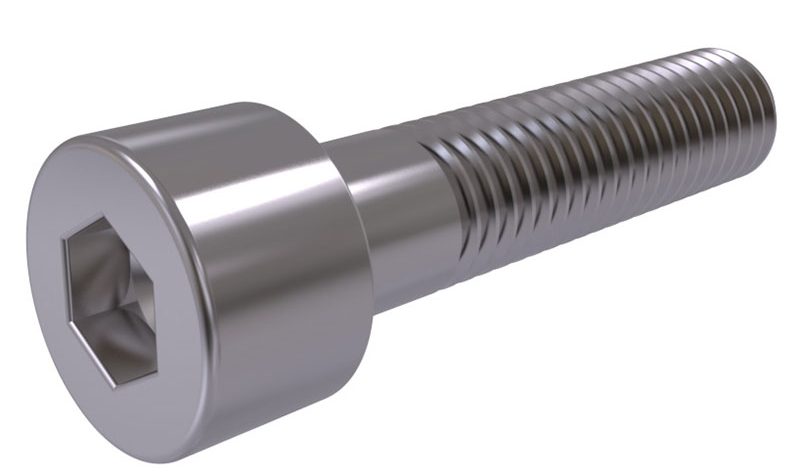

Гвинт (або болт) DIN 912 — це один із найбільш затребуваних елементів кріплення у сучасному машинобудуванні. Його головна відмінність — висока циліндрична головка з внутрішнім шестигранним заглибленням. Міжнародним стандартом-аналогом для нього є ISO 4762, а в українській системі сертифікації він відповідає ДСТУ 11738 (ГОСТ 11738 84).
Розглянемо конструктивні особливості цього виробу:
Конструктивні переваги
- Геометрія головки. Висока циліндрична форма дозволяє встановити гвинт «впотай». Для цього в деталі робиться «зенкування» — спеціальне циліндричне заглиблення, куди головка гвинта входить повністю, не виступаючи над поверхнею.
- Внутрішній шестигранний шліц. На відміну від звичайних хрестоподібних гвинтів, шестигранник дозволяє прикласти значний «крутний момент» — зусилля, з яким затягується кріплення. Це практично виключає ризик «злизати» або зірвати краї шліца під час монтажу.
- Висока точність. Вироби виготовляються за класом точності «А». Це означає мінімальні допуски у розмірах, що критично важливо для механізмів, які працюють під великим навантаженням.
Технічні характеристики
| Параметр | Значення та опис |
| Матеріали | Вуглецева сталь (чорна або оцинкована), нержавіюча сталь A2/A4, латунь. |
| Класи міцності | 8.8 (стандарт), 10.9 та 12.9 (високоміцні). |
| Діапазон розмірів | Від крихітних М1.4 для електроніки до масивних М64 для важких верстатів. |
| Інструмент | Г-подібний шестигранний ключ (Allen key) або відповідна біта. |
Чим відрізняється DIN 912 від ISO 4762?
Це ідентичні стандарти. DIN 912 — це німецький стандарт, який став настільки популярним у світі, що ліг в основу міжнародного ISO 4762. Розміри, допуски та характеристики міцності у них збігаються.
Чому інженери обирають DIN 912?
По-перше, це економія простору. Оскільки ключ вставляється всередину головки, вам не потрібно залишати місце навколо гвинта для накидного чи розвідного ключа. Гвинти можна розташовувати майже впритул один до одного.
По-друге, сила затяжки. Завдяки формі шліца ви можете затягнути з’єднання у 5–10 разів сильніше, ніж звичайною викруткою. Це гарантує, що вузол не розхитається від вібрації.
По-третє, безпека та естетика. Гладка головка без гострих граней зменшує ризик травмування персоналу та не зачіпає рухомі частини механізмів або одяг майстра.
Де застосовується цей метиз?
Сьогодні важко знайти галузь, де б не використовували DIN 912:
- Промислове обладнання: складання корпусів верстатів та конвеєрів;
- Автомобілебудування: кріплення вузлів двигуна, трансмісії та елементів підвіски (тут зазвичай використовують сталь класу 10.9 або 12.9);
- High–tech та робототехніка: кріплення крокових двигунів та напрямних у 3D-принтерах;
- Спорт та дозвілля: майже кожен вузол сучасного велосипеда — від виносу керма до гальм — тримається саме на таких гвинтах.
Завжди дивіться на маркування на торці головки. Якщо плануєте збирати силову конструкцію (наприклад, раму верстата), обирайте сталь не нижче класу 8.8. Широкий асортимент метизів представлено на сайті українського виробника і продавця метизів ОГУН ГРУП.
